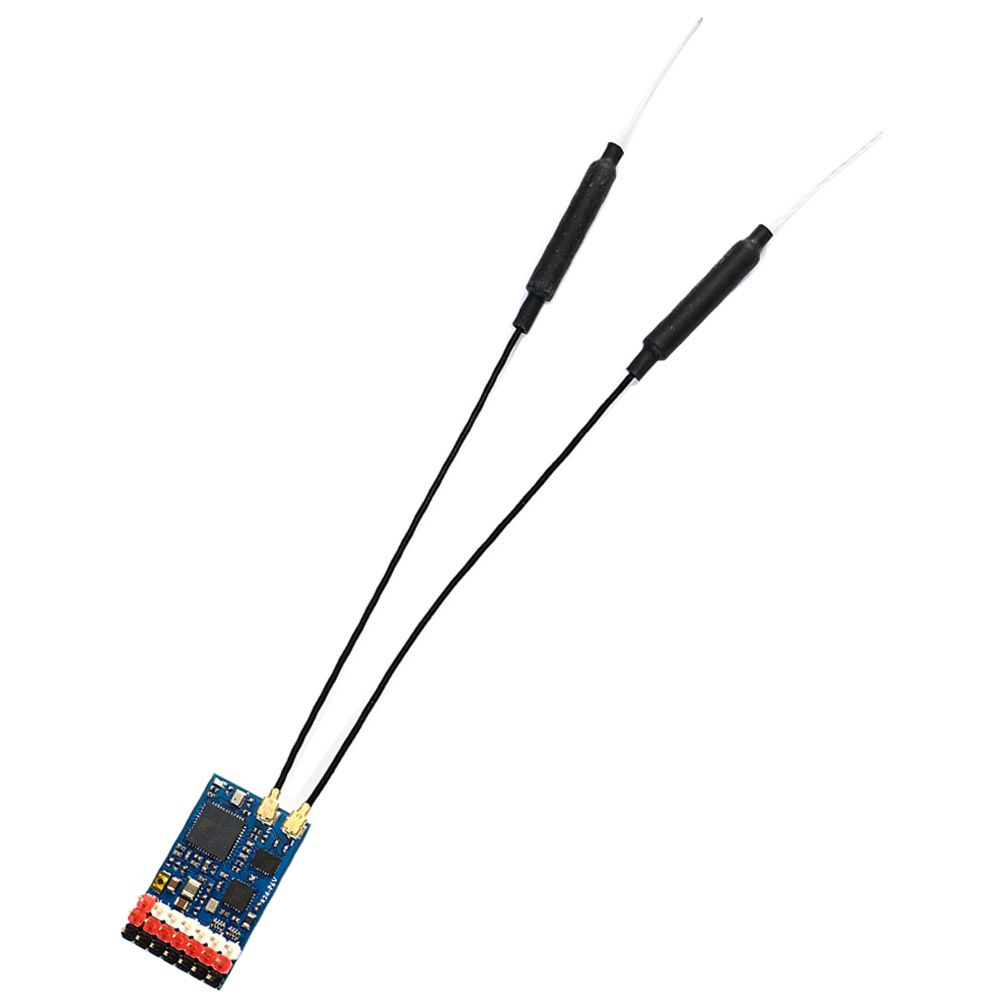

Приёмник управления MATEKSYS ExpressLRS 2.4GHz PWM Vario Receiver - ELRS R24-P6V

Представляем MATEKSYS ExpressLRS 2.4GHz PWM Vario Receiver - ELRS R24-P6V, ваше решение для надёжного RC-управления. Благодаря возможности PWM Vario он обеспечивает точное и настраиваемое управление для вашего летательного аппарата. Совместим с системами ExpressLRS, обеспечивая бесперебойную интеграцию и выдающуюся производительность. Забудьте о проблемах с сигналом и получите точное маневрирование с MATEKSYS ExpressLRS R24-P6V.

Особенности
• Выдающаяся производительность
• Универсальная совместимость
• Возможность PWM Vario
• Качественная конструкция
• Бесшовная интеграция
• Надёжное радиоуправление
• Компактная конструкция
• Стабильность сигнала
• Простота в использовании

ПРОШИВКИ
• Цель прошивки приёмника: Generic ESP32 PWM Vario 2.4GHz RX, либо RadioMaster ER6-GV, либо RadioMaster ER6-G.
• Приёмник поставляется с предустановленной прошивкой ExpressLRS 3.3.2 и фразой привязки "123456". Он никогда не войдёт в режим привязки при использовании стандартной процедуры привязки.
• Вам нужно перепрошить его со своей фразой привязки ЛИБО подключить к ПК/телефону через WiFi и задать фразу привязки в WebUI.

ПРОШИВКА ЧЕРЕЗ UART
• Сначала отключите ESC и сервоприводы от приёмника.
• Подключите приёмник к USB-TTL адаптеру: TX (пин PWM 2) приёмника к Rx USB-TTL, а RX (пин PWM 3) приёмника к Tx USB-TTL. Подключите 5V и GND USB-TTL к "V" и GND приёмника.
• Удерживайте кнопку boot при включении питания приёмника, затем отпустите — красный светодиод на приёмнике должен гореть постоянно.
• В конфигураторе выберите цель Generic ESP32 PWM Vario 2.4GHz RX, RadioMaster ER6-GV, и "UART" в качестве метода прошивки. Задайте фразу привязки и параметры прошивки. Отметьте "erase before flash" и "Force Flash".

Характеристики
• Прошивка ExpressLRS: ESP32-PICO-D4, SX1281
• Разнесение антенн: переключение антенн, по умолчанию ANT1
• Потребляемая мощность: 60мА~80мА @ 5В IN
• Мощность телеметрии: 22,5дБм (180мВт)
• Питание: 4-13В DC на площадке "V"
• Разъём антенны: IPEX MHF-1
• Барометр: SPL06-001 (Vario)
• Выход приёмника: 6x PWM CH
• Измерение напряжения VBAT: 0~25,5В
• Частота RF: 2,4ГГц ISM
• Размер платы: 30мм x 18мм
• Вес: 4г с антенной
• PA/LNA: SE2431L

ВАЖНЫЕ ЗАМЕЧАНИЯ
• Подача обратного напряжения на приёмник повредит микросхему регулятора. Дважды проверьте провода питания, подключённые к приёмнику.

Комплектация
• 1x MATEKSYS ExpressLRS 2.4GHz PWM Vario Receiver - ELRS R24-P6V
• 3x линии Dunpoint 2.54 (плата поставляется без пайки)
• 2x антенны IPEX MHF1 - 15см
