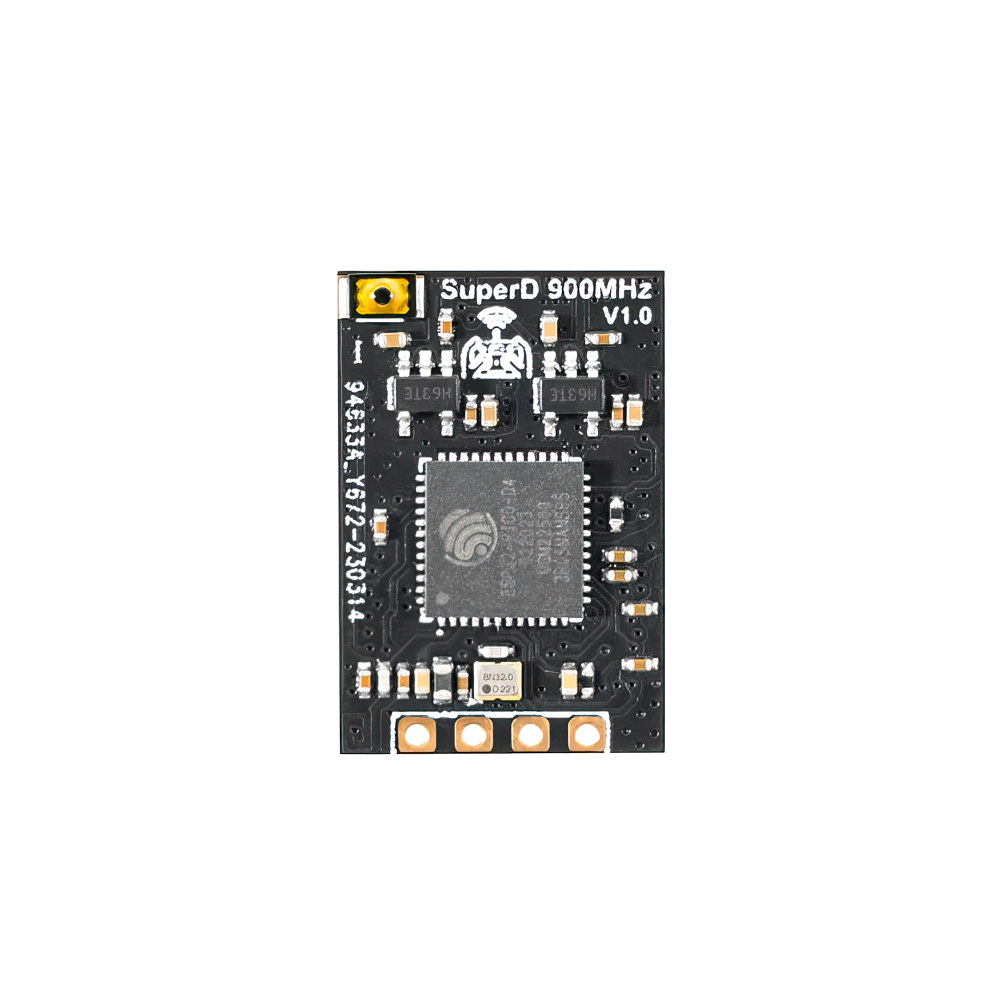

Приёмник управления BETAFPV SuperD ELRS 915MHz Diversity Receiver

Приёмник BETAFPV SuperD ELRS Receiver — первый по-настоящему диверсити-приёмник, использующий две антенны, две цепи приёмника и технологию TCXO (термокомпенсированный кварцевый генератор), обеспечивающую сверхточную частоту и отличную производительность в экстремальных температурных условиях. Доступен в версиях 2,4ГГц и 915МГц и полностью удовлетворяет требованиям надёжности для дальних полётов, аэрофотосъёмки или FPV-фристайл трюков.

Особенности
• Подходит для FPV-дронов, самолётов с фиксированным крылом и других FPV-применений
• Всенаправленная передача сигнала
• Совместимость с последней версией ExpressLRS
• Чистая разводка для удобной пайки
• Прошивка ExpressLRS V3.0.0
• Сценарии дальних полётов
• Диверсити по диапазону частот
• Две дипольные T-антенны
• Универсальное применение
• Сверхлёгкая конструкция
• Лёгкий вес
• Надёжность

ПЕРВЫЙ ПО-НАСТОЯЩЕМУ ДИВЕРСИТИ-ПРИЁМНИК С TCXO

Диверсити-приёмник SuperD ELRS 2.4GHz оснащён встроенным TCXO (термокомпенсированным кварцевым генератором), который используется совместно двумя RF-чипами для сверхточного источника тактовой частоты. По-настоящему диверсити-приёмник, включающий два RF-чипа и модуль PA+LNA, будет выделять значительное количество тепла во время работы. Благодаря высококачественному TCXO он может выдерживать экстремальные температуры без опасения перегрева или переохлаждения, непрерывно выдавая точную частоту для дальних полётов. Нажмите, чтобы узнать больше о TCXO.

ПРИЁМНИКИ BETAFPV EXPRESS_LRS

Диверсити-приёмник SuperD ELRS 2.4GHz имеет две RF-цепи приёма с двумя антеннами, обеспечивая более длительный и стабильный полёт для FPV-дронов и радиоуправляемых самолётов. Выбор подходящего приёмника для управления квадрокоптером или другими радиоуправляемыми моделями очень важен. Приёмники BETAFPV ExpressLRS, включая ELRS Lite, Nano, Micro и новейший SuperD, полностью удовлетворяют требования пилотов к FPV-полётам.

НАСТРОЙКА И БИНДИНГ

ExpressLRS использует серийный протокол Crossfire (также известный как протокол CRSF) для связи между диверсити-приёмником SuperD и платой полётного контроллера. Возьмём в качестве примера полётный контроллер с прошивкой Betaflight, чтобы описать его схему подключения и настройку порта.

Соединение между диверсити-приёмником SuperD и полётным контроллером показано на рисунке ниже. Подключите полётный контроллер к Betaflight Configurator для базовой настройки. Сначала на странице "Ports" включите серийный порт полётного контроллера (возьмём UART1 в качестве примера) как "Serial Rx". На странице настройки установите Receiver Mode в Serial (via UART), а Serial Receiver Provider — в CRSF. Прошивка по умолчанию диверсити-приёмника SuperD использует протокол ExpressLRS V3.0.0 и не имеет предустановленной фразы биндинга. Поэтому версия прошивки модуля передатчика должна быть ExpressLRS V3.0.0 или более поздней. Ни приёмник, ни модуль передатчика не должны иметь фразы биндинга.

Чтобы забиндить приёмник:

1. Включите и выключите приёмник 3 раза, каждый раз делая паузу 2 секунды, чтобы войти в режим биндинга.

2. Когда индикатор начинает быстро мигать оранжевым цветом дважды, приёмник находится в режиме биндинга.

3. Войдите в режим биндинга радиопередатчика или модуля передатчика, чтобы забиндить с приёмником. Если индикатор загорится постоянным светом, это означает, что устройство успешно забиндено.

Характеристики

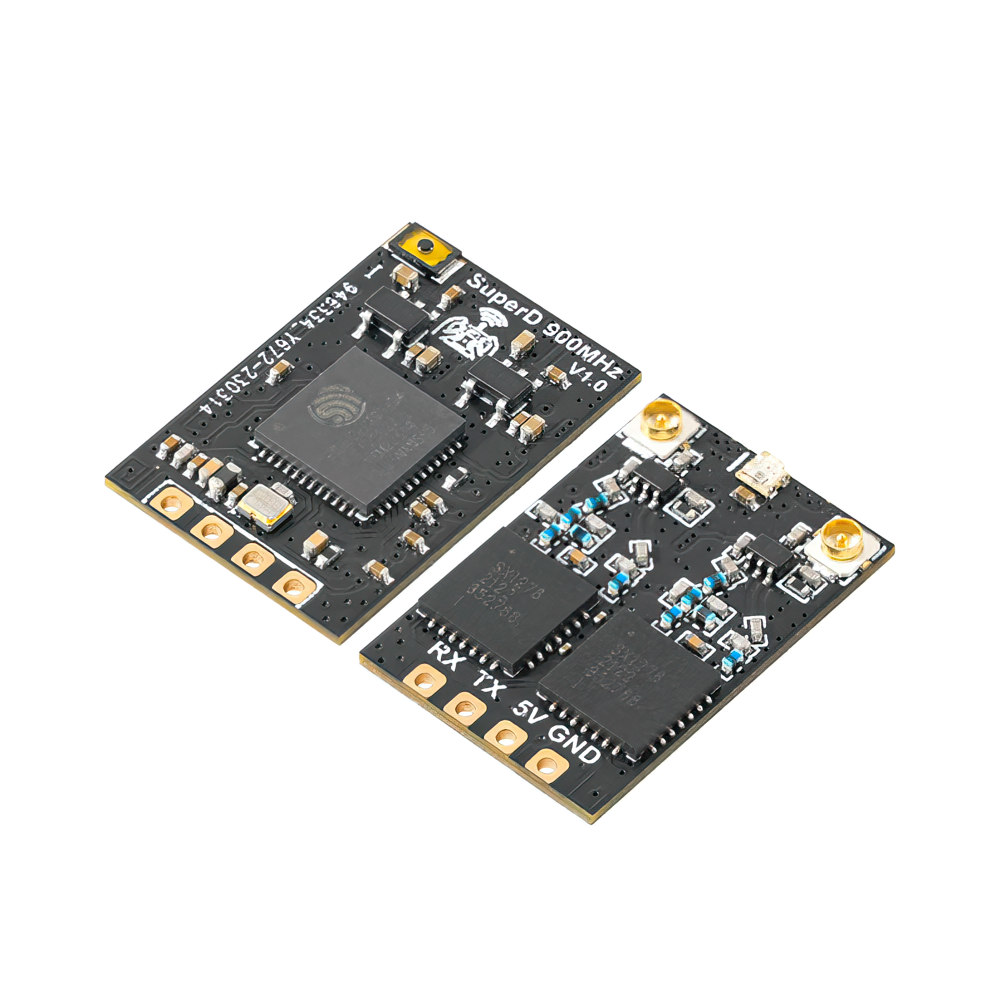

• Товар: BETAFPV SuperD ELRS 915MHz Diversity Receiver
• MCU: ESP32 PICO D4, два SX1280(SX1281)
• Разъём антенны: IPEX MHF 1/U.FL
• Вес (без антенны): 1,2г
• Входное напряжение: +5В пост. тока на площадке «+»
• Радиочастота: 915МГц FCC
• Мощность телеметрии: 17дБм
• Размер PCB: 22мм x 14мм
• Протокол приёмника: CRSF

ВАЖНЫЕ ЗАМЕЧАНИЯ
• После однократного биндинга приёмник запомнит автоматически сохранённую фразу биндинга и устройство. При дальнейшем перезапуске устройства биндинг произойдёт автоматически без необходимости повторного биндинга.

Комплектация
• 1x BETAFPV SuperD ELRS 915MHz Diversity Receiver
• 1x инструкция
• 2x термоусадочная трубка
• 1x 4-контактный жгут проводов
• 2x 2,4ГГц T-антенна
• 1x 4-контактный разъём
