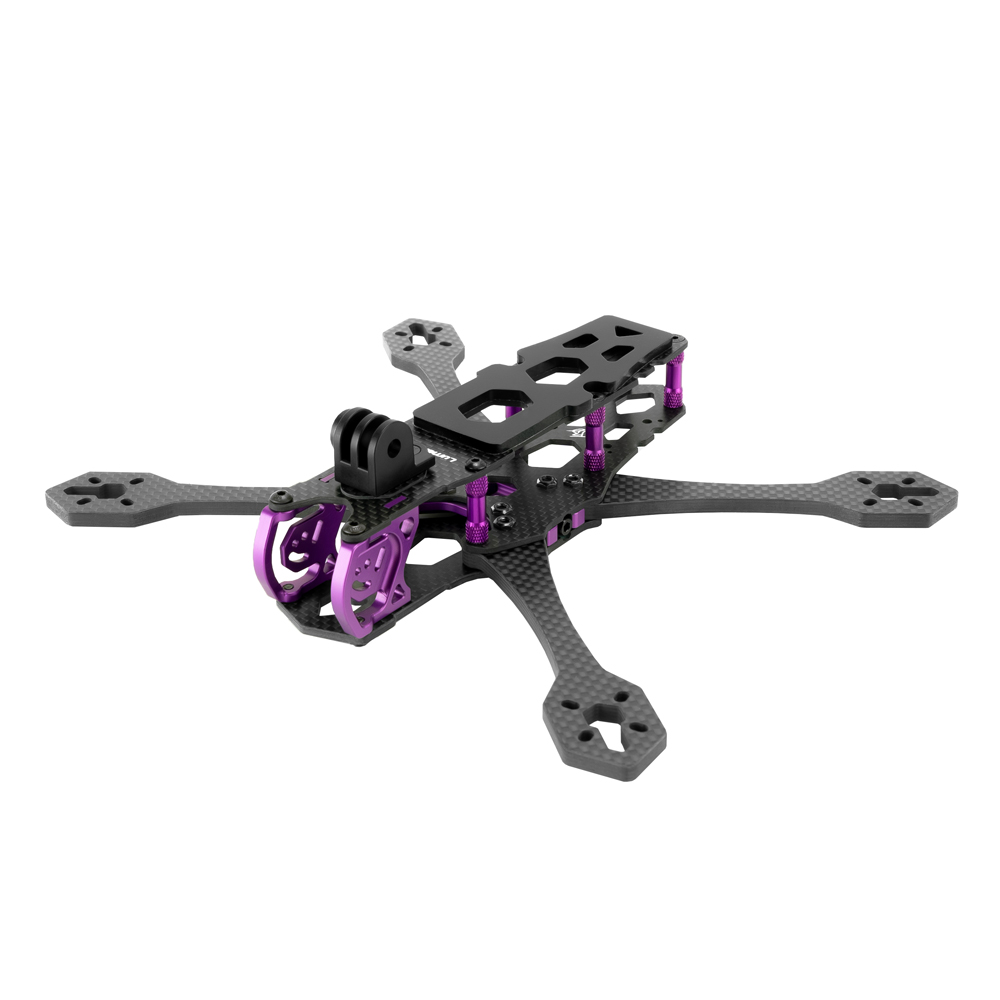

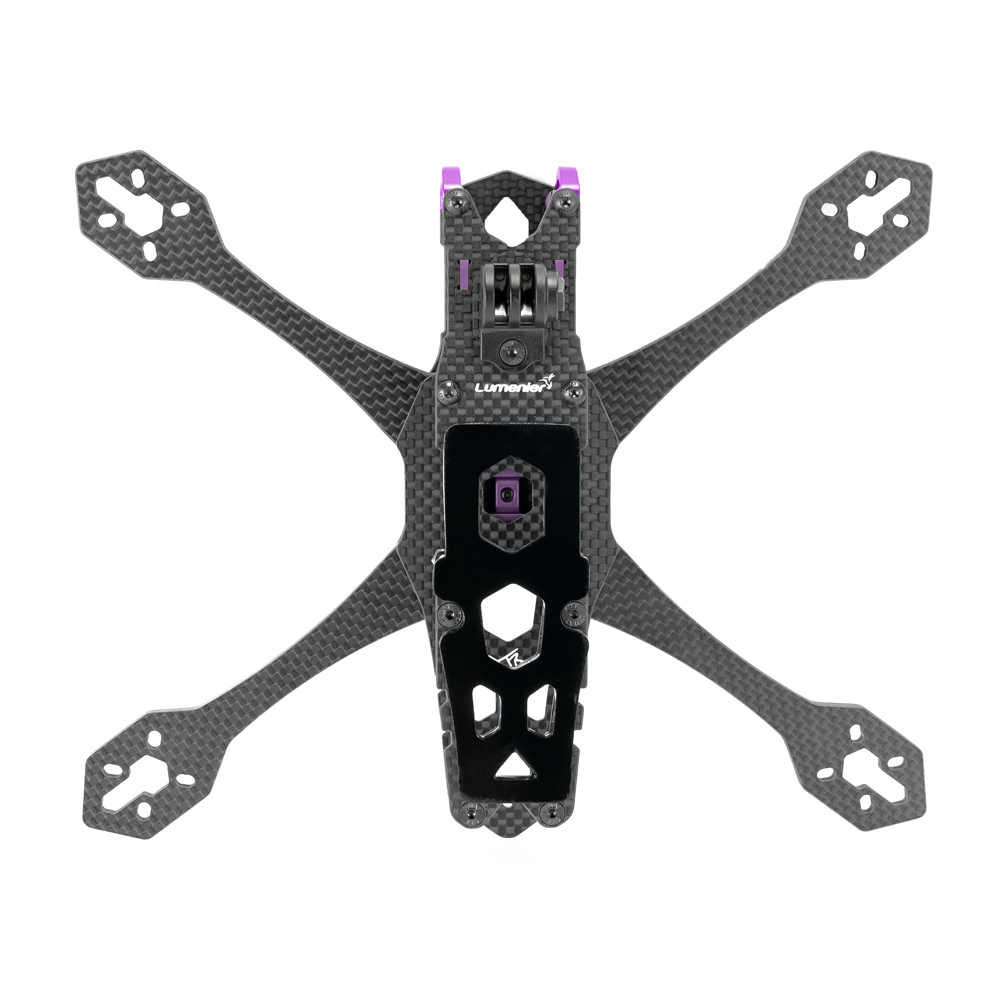

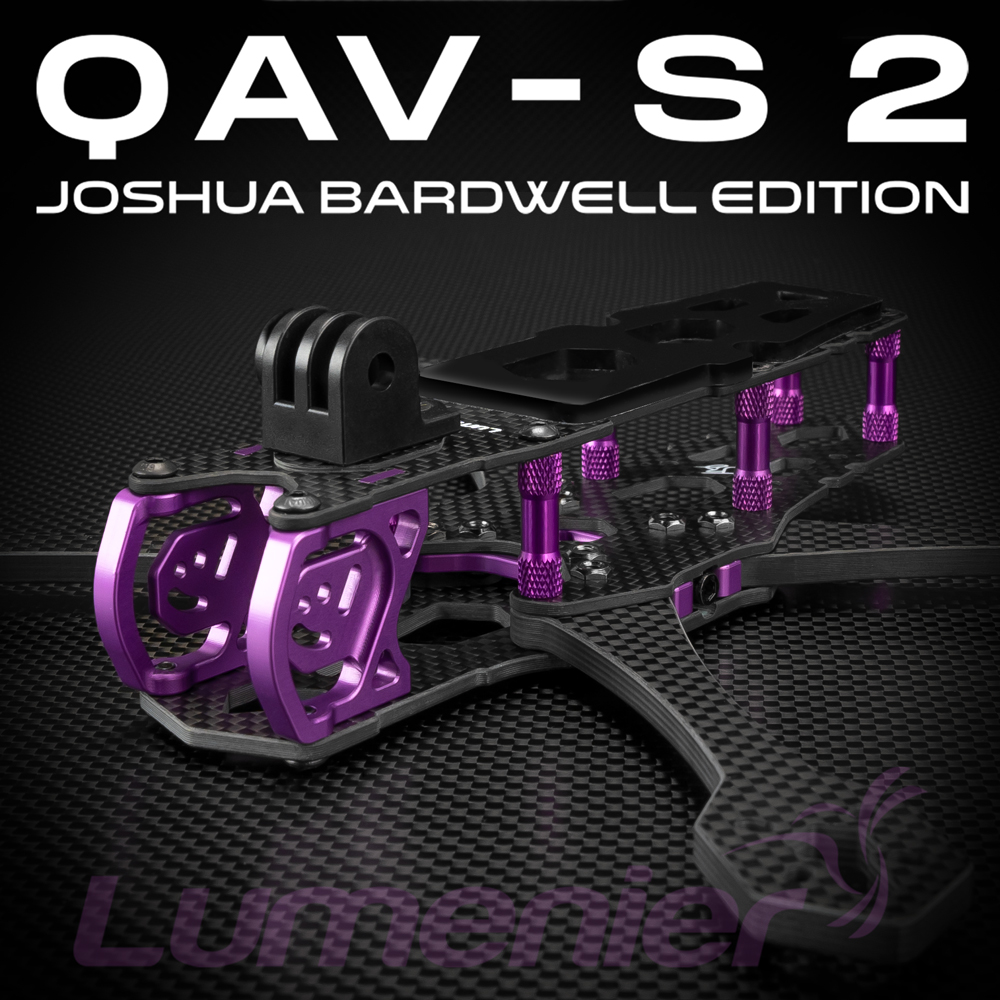

Lumenier QAV-S 2 Joshua Bardwell SE 5” Frame Kit — рамы

Представляем раму Lumenier QAV-S 2 5" Freestyle Quadcopter Frame - Joshua Bardwell Special Edition, специально разработанную раму дрона для фристайл-полётов FPV!

Эта рама Lumenier была разработана в сотрудничестве с всемирно известным FPV-гуру Джошуа Бардвеллом, чтобы предложить вам «идеальную» фристайл-раму FPV. Опираясь на успех серии QAV-S, QAV-S 2 делает шаг вперёд с оптимизированной конструкцией для экономии веса, системой удержания рычагов X-Lock для дополнительной прочности и жёсткости, алюминиевым креплением камеры FPV, инжекционным креплением GoPro, совместимостью с O3 и многим другим!

«QAV-S - это идеальный баланс лёгкой манёвренности, простоты сборки и обслуживания, а также прочности для фристайл-катания. Я так рад показать вам улучшения, которые мы внесли в V2!»

- Джошуа Бардвелл

ОТ ПИЛОТА

Примечание: эта рама подходит для блоков O3, Vista, Walksnail или Analog при заднем расположении. HDZero Freestyle подходит для центрального расположения с задним расположением FC или ESC.

Нужен полный набор DIY со всеми деталями для сборки дрона? Смотрите ссылки ниже:
• Beginner DIY FPV Drone Kit - QAV-S 2 Joshua Bardwell SE 5” - Analog
• Beginner DIY FPV Drone Kit - QAV-S 2 Joshua Bardwell SE 5” - HD Ready

Особенности
• Изготовлено в сотрудничестве с FPV-экспертом Joshua Bardwell
• Рама изготовлена из высококачественных компонентов Lumenier
• Обратно совместимые схемы крепления
• Алюминиевые боковые пластины камеры FPV
• Литое крепление GoPro
• Крепления, совместимые с O3
• Механизм X-Lock

ДОЛГОВЕЧНОСТЬ

QAV-S 2 - это 5-дюймовая фристайл-рама, которая сверхпрочна, проста в обслуживании и обеспечивает точность и наилучшие ощущения от полёта. QAV-S 2 имеет множество продуманных деталей, включая премиальное карбоновое волокно Lumenier с обработанными и скошенными краями на всех пластинах, а также цветные алюминиевые стойки 7075 для придания квадрокоптеру стильного вида.

ИННОВАЦИИ

QAV-S 2 привносит несколько инноваций. Первая инновация - система фиксации рычагов, которая включает шарнир с прижимной гайкой, фиксирующей рычаги, и требует всего одного винта для замены рычага. Это удобная функция при необходимости обслуживания. Вторая особенность - разделённая нижняя пластина, которая обеспечивает достаточно места для микрокамеры, одновременно уменьшая заднее пространство для компонентов. Наконец, QAV-S 2 имеет изолированные крепления стека 20x20 и 30x30 в центре (и крепление 20x20 сзади), что позволяет обслуживать электронный стек без необходимости изменения структуры рамы и общей сборки.

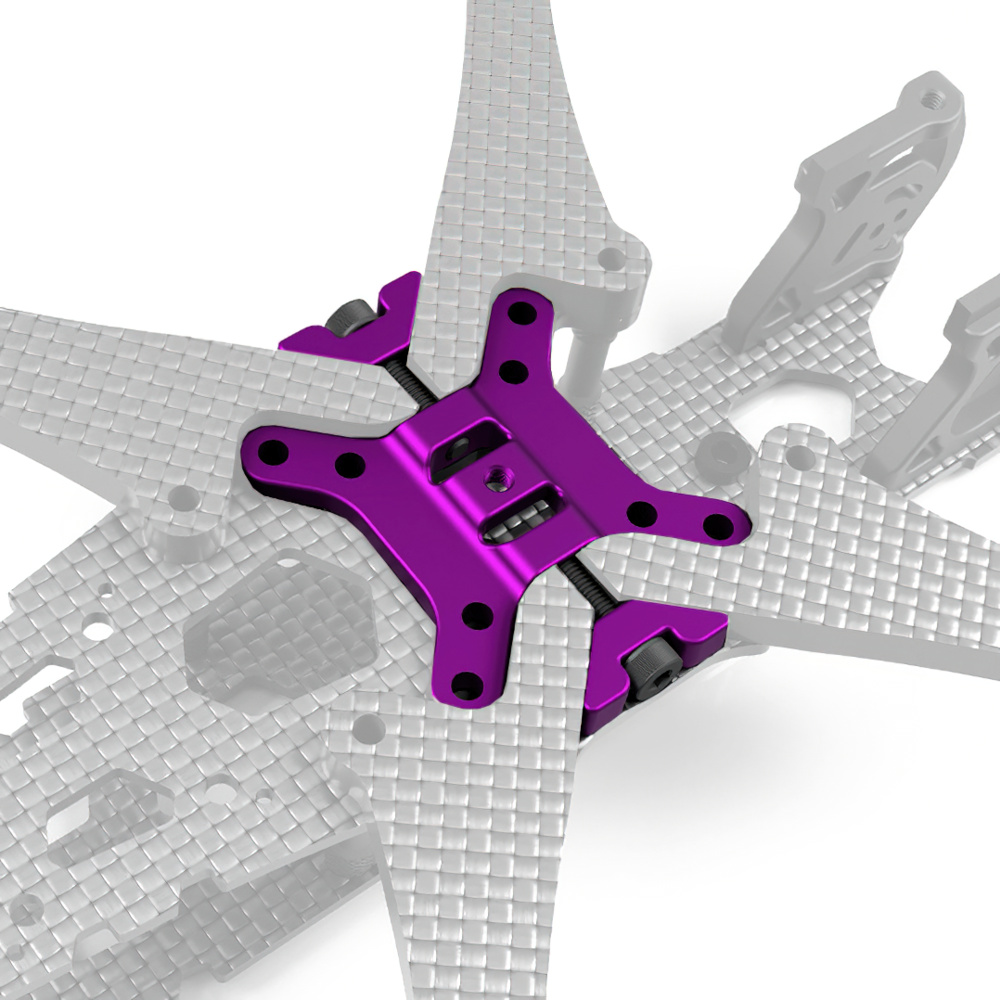

МЕХАНИЗМ X-LOCK

QAV-S 2 представляет новую боковую систему рычагов X-Lock. Эта полностью алюминиевая система фиксации рычагов улучшает конструкцию QAV-S как по жёсткости, так и по простоте использования, обеспечивая двухосевой зажим, механически изолированный от основных пластин и стека полётного контроллера. Новая система блокировки также позволяет складывать рычаги всего одним винтом для удобства транспортировки.

АЛЮМИНИЕВЫЕ ПЛАСТИНЫ КАМЕРЫ FPV

Новое решение для крепления камеры FPV обеспечивает отличную защиту камеры и поддержку различных камер. Использование уникальной системы взаимного зацепления позволяет минимизировать крепёж и укрепляет переднюю часть, оставаясь лёгким.

ЛИТОЕ КРЕПЛЕНИЕ ПОД GOPRO

QAV-S 2 использует ту же схему крепления GoPro, что и другие рамы Lumenier, что позволяет прочному литому креплению GoPro крепиться одним винтом.

ОБРАТНО СОВМЕСТИМЫЕ СХЕМЫ КРЕПЛЕНИЯ

Для тех, кто всё ещё хочет использовать печатные крепления GoPro и антенны, QAV-S 2 сохраняет тот же шаблон крепления и расположение стоек. Все крепления для предыдущих рам QAV-S* и Bardwell Special Edition подойдут без модификаций.

*Крепления QAV-S JohnnyFPV Special Edition несовместимы

КРЕПЛЕНИЯ, СОВМЕСТИМЫЕ С O3

Задняя пластина добавляет монтажные отверстия 25,5 M1.6, позволяющие напрямую крепить O3 air unit к раме. Эта рама также может вмещать систему Vista/Walksnail/Analog в заднем расположении. (HDZero работает в центральном расположении с FC или ESC сзади.)

Характеристики
• Вес: 124г (без крепления HD-камеры, 130г с ним)
• Standoffs: 7075 Aluminum (Purple)
• Рычаг: 5мм карбон 3K
• Screws: Steel 12.9 grade
• X-Plate: алюминий
• Размер рамы: 220 мм

Комплектация
• Lumenier QAV-S 2 Joshua Bardwell SE 5” Frame Kit
• 1x Прокладочная пластина Pro Mount Spacer Plate 1мм Bardwell QAV-S 2
• 2x Алюминиевый клин рычага Bardwell QAV-S 2 5мм
• 1x Алюминиевый изолятор FC Bardwell QAV-S 2 5мм
• 1x Передняя разделённая пластина Bardwell QAV-S 2 2,5мм
• 1x Задняя разделённая пластина Bardwell QAV-S 2 2мм
• 4x Рычаг 5 дюймов Bardwell QAV-S 2 5мм
• 1x Ремень для аккумулятора Lumenier 16x220мм
• 1x Верхняя пластина Bardwell QAV-S 2 2мм
• 1x Накладка для аккумулятора Bardwell QAV-S 2
• 1x крепление FPV-камеры правое
• 1x крепление FPV-камеры левое
• 6x Рифлёная стойка
• 1x Крепление GoPro
• 1x набор крепежа
