Полётный контроллер Lumenier LUX F4 HD Ultimate Flight Controller

dummy

Lumenier LUX F4 HD Ultimate — это продвинутый и мощный полётный контроллер (FC) от Lumenier. Он использует быстрый и надёжный процессор F4 вместе с премиальными аппаратными компонентами. Раскройте возможности вашего Cine-дрона (Cine-Lifter) или FPV гоночного квадрокоптера с полётным контроллером Lumenier LUX F4 Ultimate. LUX F4 оснащён множеством функций, включая разъём для DJI HD системы, IMU ICM42688-P 3-го поколения, два порта plug-and-play для 4в1 регуляторов (ESC), 12 выходов PWM, барометр, OSD, 6 UART, BEC 9-16В, два аналоговых входа для камер, удобную разводку для пайки и многое другое!

LUX F4 основан на всех лучших функциях своих предшественников и дополнительно улучшает аппаратные компоненты и разводку. Вы получаете невероятные 6 выделенных портов UART вместе со встроенной памятью для логирования данных black-box. Кроме того, LUX F4 может одновременно подключать до 12 сигналов PWM! Это означает, что он легко поддерживает окто-коптер, X8 или что-то ещё более творческое с до 12 выходами PWM. Восемь из этих выходов готовы к работе plug-and-play с двумя разъёмами для 4в1 регуляторов (ESC) прямо на полётном контроллере (FC). Двойные стеки регуляторов (ESC) 4в1 + FC теперь очень просты и аккуратны с конфигурацией plug and play.

Встроенный BetaFlight OSD делает суперпростым отображение важной информации на вашем FPV-дисплее, такой как напряжение аккумулятора, время полёта, предупреждения, RSSI, функции smart audio и многое другое. Переходите на цифровую систему? Никаких проблем, просто выводите данные OSD через открытый UART на разъёме plug and play для DJI FPV Air Unit.

Функции на этом не заканчиваются! LUX F4 имеет возможность работать с 2 аналоговыми сигналами камер, со встроенной функцией переключения. Это означает, что вы можете использовать 2 камеры одновременно и назначить переключатель через функцию PINIO в Betaflight для переключения между 2 сигналами одним нажатием переключателя. Установка передней и задней камеры ещё никогда не была такой простой!

Вы когда-нибудь были на FPV-гонке, где нужно подключить свой квадрокоптер, но вы не хотите транслировать FPV-сигнал, чтобы выбить друзей из воздуха? Или, может быть, вы разбились, и вам нужно спасти свой видеопередатчик (VTX) от перегорания, пока он находится под палящим солнцем. С LUX F4 вы можете удалённо включать или выключать свой видеопередатчик (VTX) с помощью переключателя на радиопередатчике! LUX оснащён встроенной регулируемой площадкой питания 3А 9-16В, предназначенной для питания вашего видеопередатчика (например, DJI FPV Air Unit). Используя ресурс PINIO, вы можете назначить эту площадку переключателю на своём радиопередатчике, удалённо управляя источником питания вашего видеопередатчика.

Пилотам дальнобойных квадрокоптеров и FPV-самолётов также понравится Lumenier LUX F4. У него есть все функции, необходимые для полного использования преимуществ дальней связи и технологии автономного полёта. LUX F4 имеет встроенный барометр, площадку для зуммера, площадку I2C, поддержку Ardupilot, поддержку iNAV, площадки GPS/компаса и до 12 входов PWM для управления множеством сервоприводов и моторов.

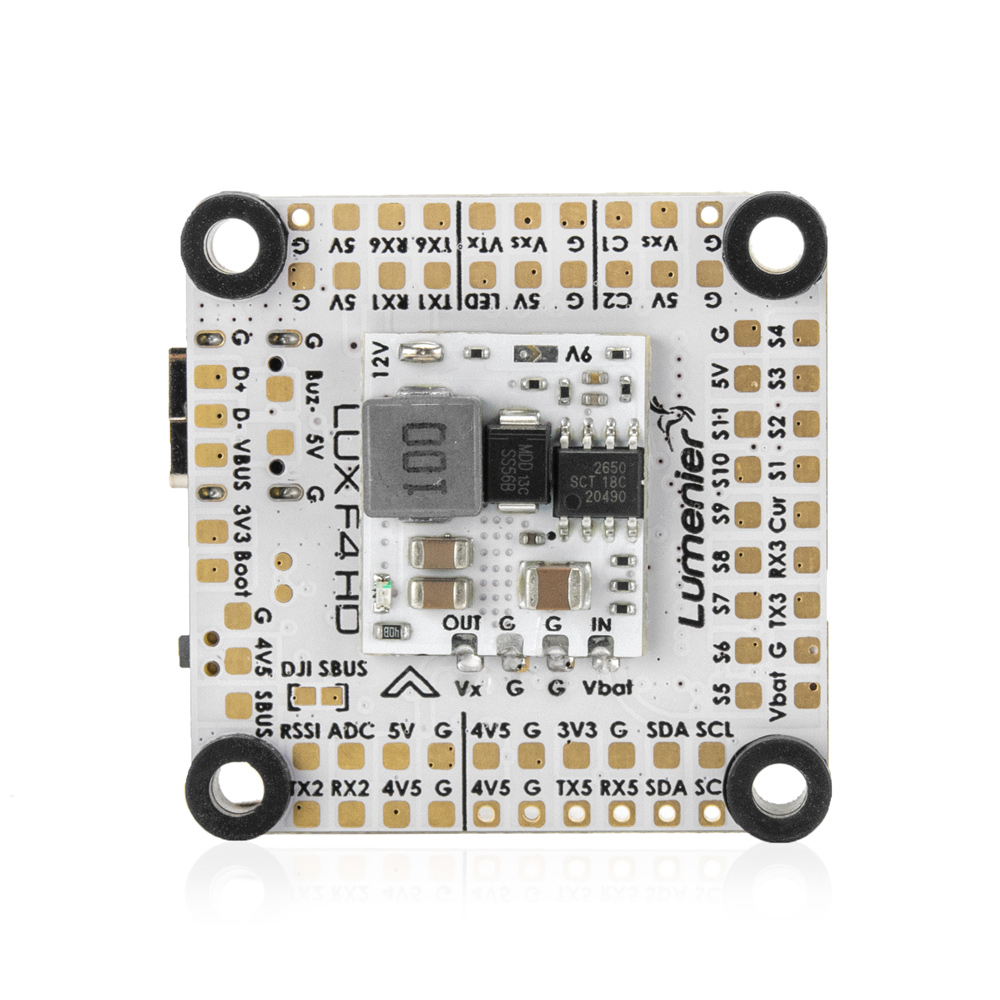

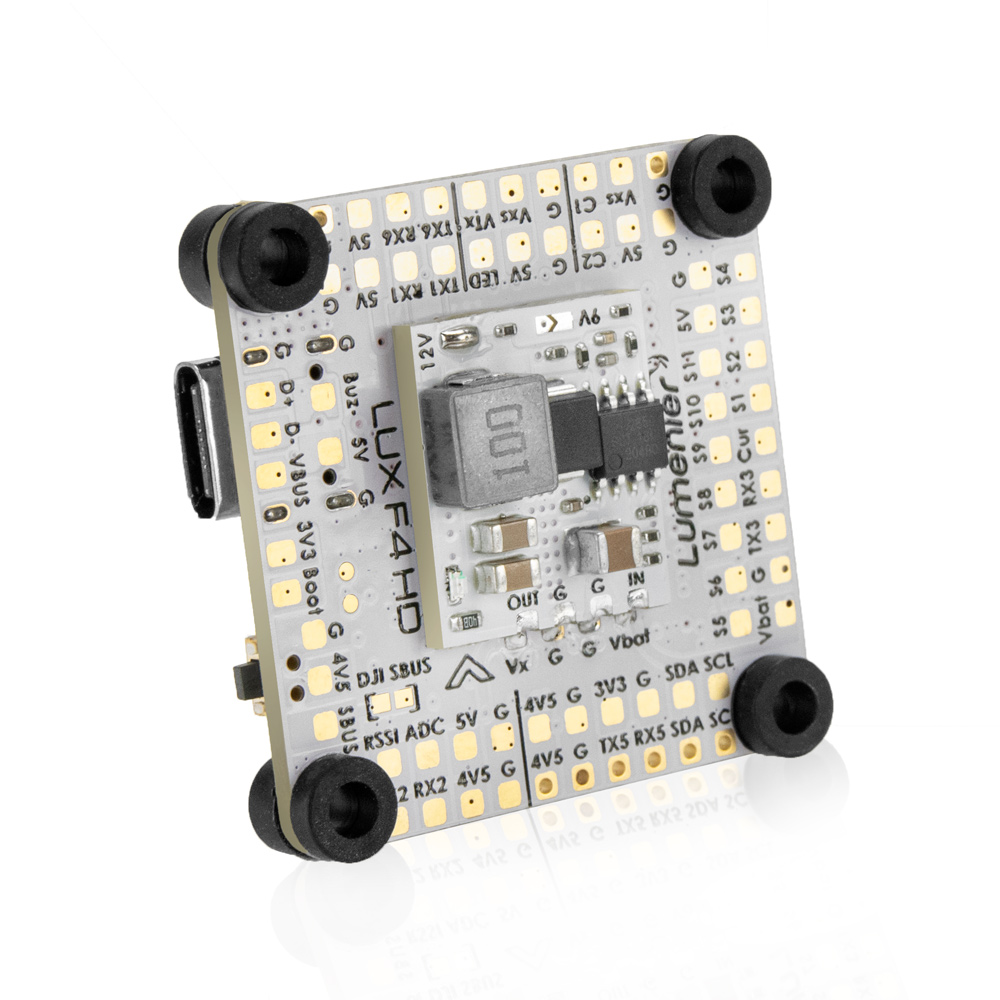

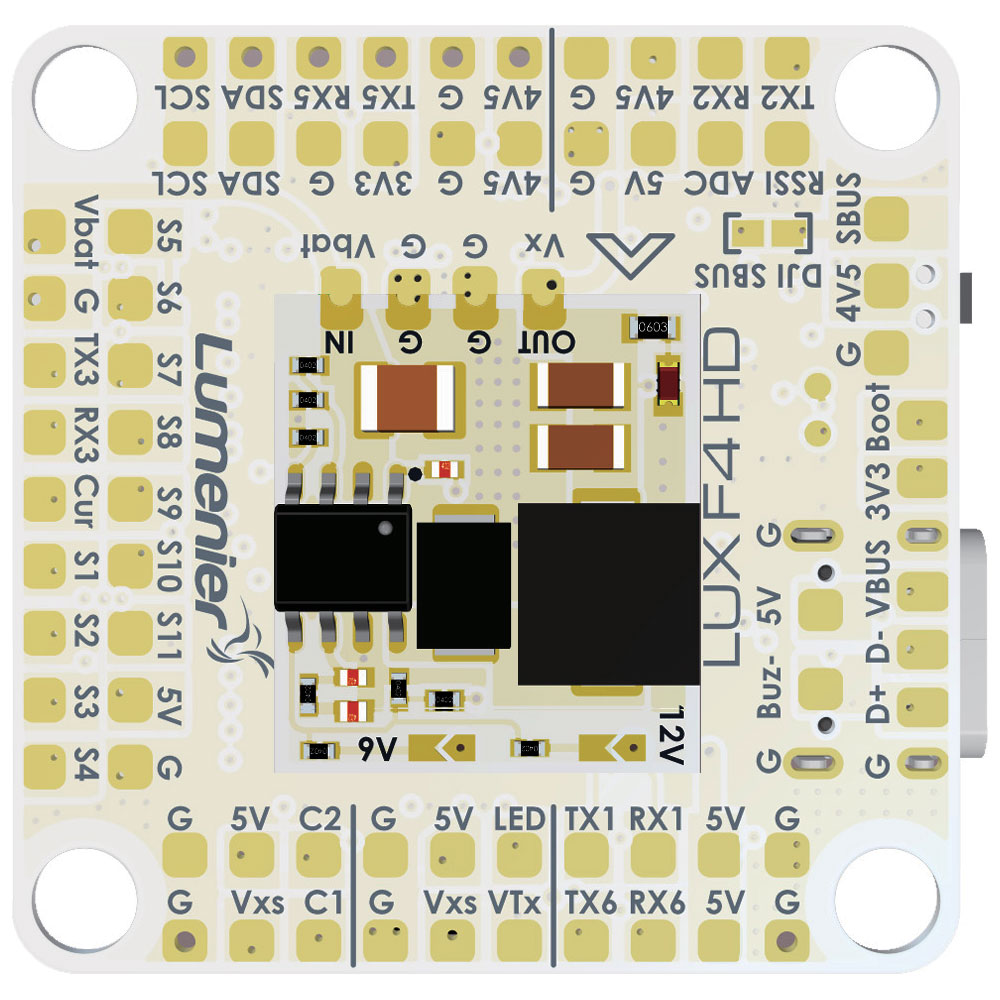

Lumenier LUX F4 Ultimate — это плата с очень низким профилем, позволяющая устанавливать её различными способами. Сигнальные провода можно паять напрямую к контактным площадкам для экономии размера и веса или использовать прилагаемые кабели plug and play. LUX поддерживает PPM или серийный RX (включая FrSky, S.BUS, DSMX и т.д.).

Особенности
• STM32F405 имеет 1МБ флеш-памяти, что позволяет запускать ArduPilot/INAV/BetaFlight
• InvenSense IMU 3-го поколения ICM42688-P
• 9-60В (3~12S LiPo) широкий диапазон входного напряжения и датчик напряжения. А также BEC 9~16В для DJI OSD или аналогового VTX.
• 8 моторов + 3 сервопривода в миксере мультиротора INAV/BF.
• 2x Разъём SH1.0_8pin для PnP с 2x 4в1 ESC
• 1x Разъём SH1.0_6pin для PnP с HD-системой (Caddx Vista & Air Unit)
• USB-контакты для подключения к внешнему USB-адаптеру.

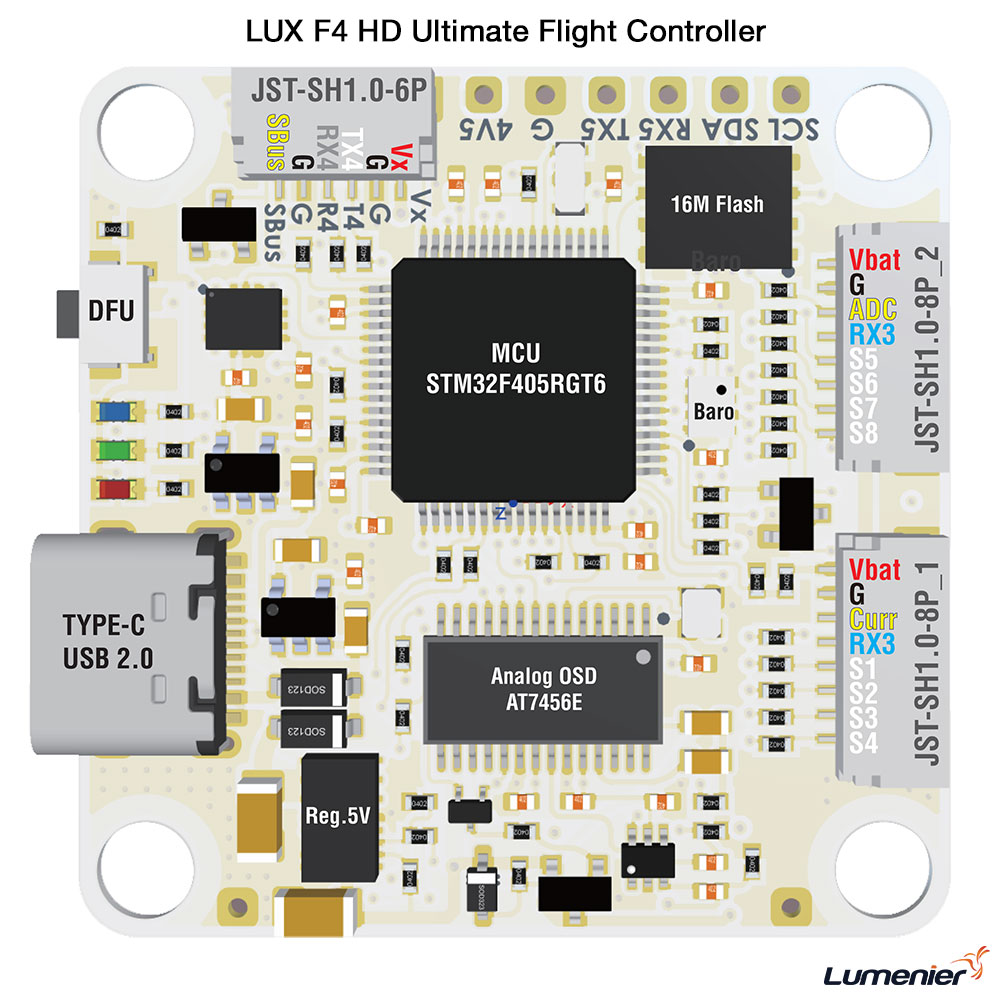

Характеристики
• MCU: STM32F405RGT6
• IMU: ICM42688-P
• OSD: AT7456E, DJI OSD
• Барометр: SPL06-001 (I2C)
• Blackbox: 16 МБ флэш-памяти
• 6x UART, опция 1x Softserial_Tx
• 12x выходов PWM (8x Dshot)
• 1x I2C
• 4x ADC (VBAT, ток, RSSI, воздушная скорость)
• 2x PINIO
• 2x Разъём SH1.0_8pin для 4в1 ESC
• 1x Разъём SH1.0_6pin для HD-системы (Caddx Vista & Air Unit)
• 3x светодиода для статуса FC (синий, зелёный) и индикатор 3,3В (красный)

Питание
• Вход: 9~60В (3~12S LiPo)
• BEC: 5В 1,5А
• BEC: Vx, 9~16В/1~2А (3S IN/9В 2А, 4S IN/12В 2А, 6S IN/16В 2А, 8S IN/16В 1,5А, 12S IN/16В 1А)
• Датчик напряжения аккумулятора: 1K:20K (INAV scale 2100, BF scale 210)
• Встроенный датчик тока отсутствует, поддерживает внешний датчик тока PDB/4в1

Прошивка
• INAV: MATEKF405TE (предустановлена по умолчанию)
• С прошивкой INAV DSHOT не может работать на S3, S5, S7 из-за конфликта DMA, используйте ONESHOT или MULTISHOT и откалибруйте диапазон PWM регулятора (ESC).
• BetaFlight: MATEKF405TE
• ArduPilot: MatekF405-TE

Физические характеристики
• Крепление: 30,5 x 30,5мм, Φ4мм с амортизаторами Φ3мм
• Размеры: 36 x 36 x 5мм (9мм максимальная высота, включая плату регулятора)
• Вес: 8,5 г

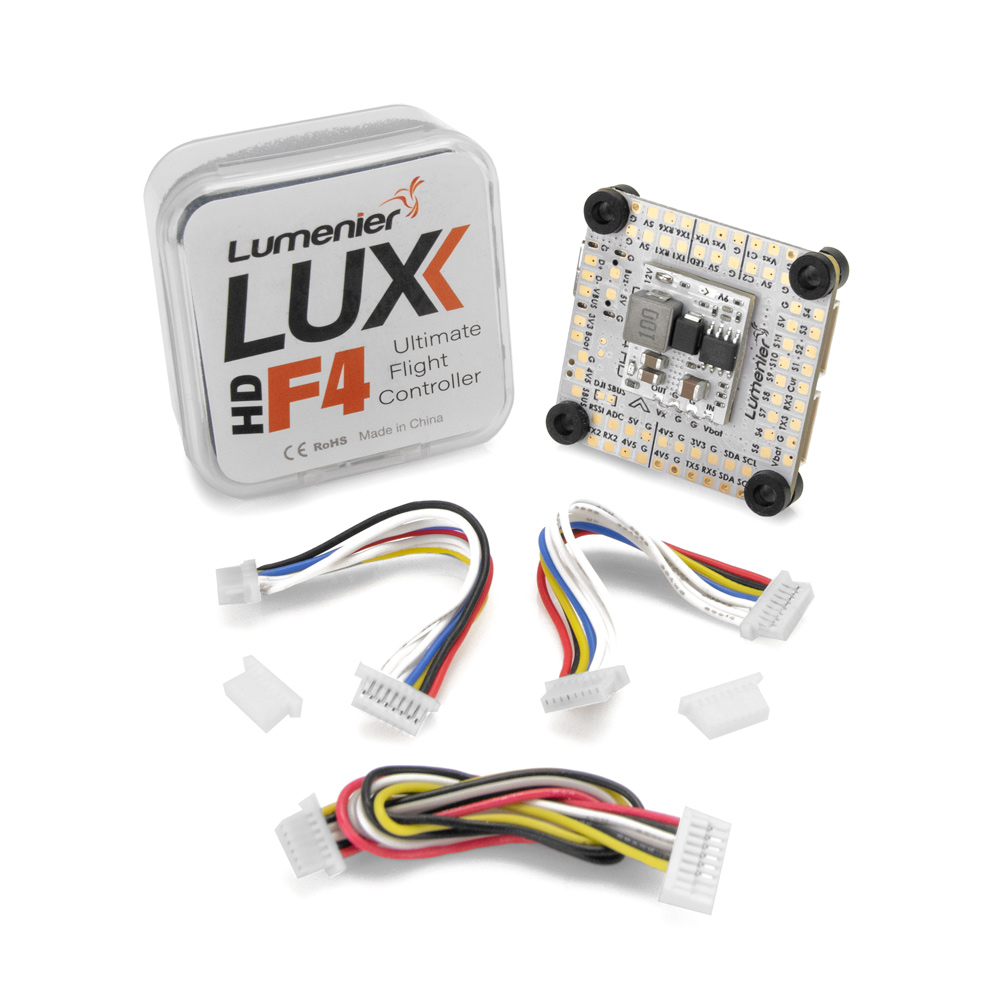

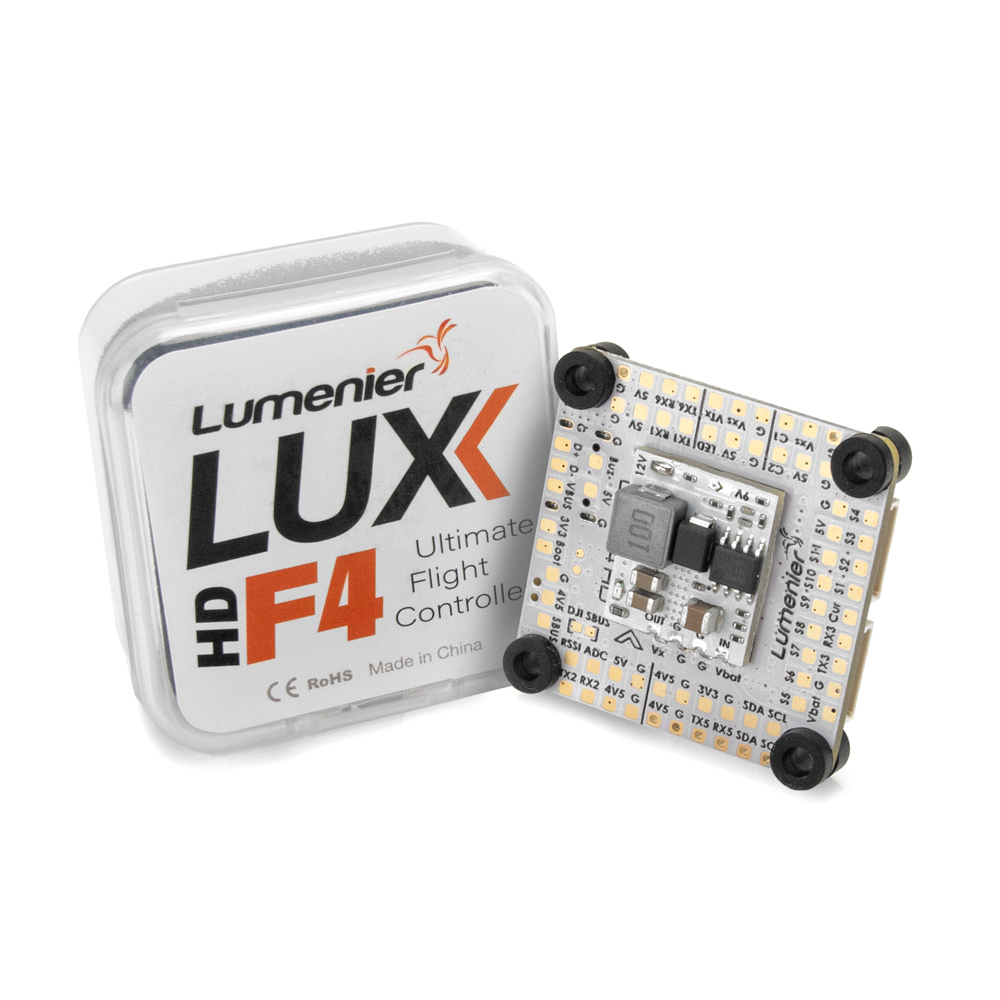

Комплектация
• 1x Полётный контроллер (FC) Lumenier LUX F4 HD Ultimate
• 1x Набор соединительных проводов
