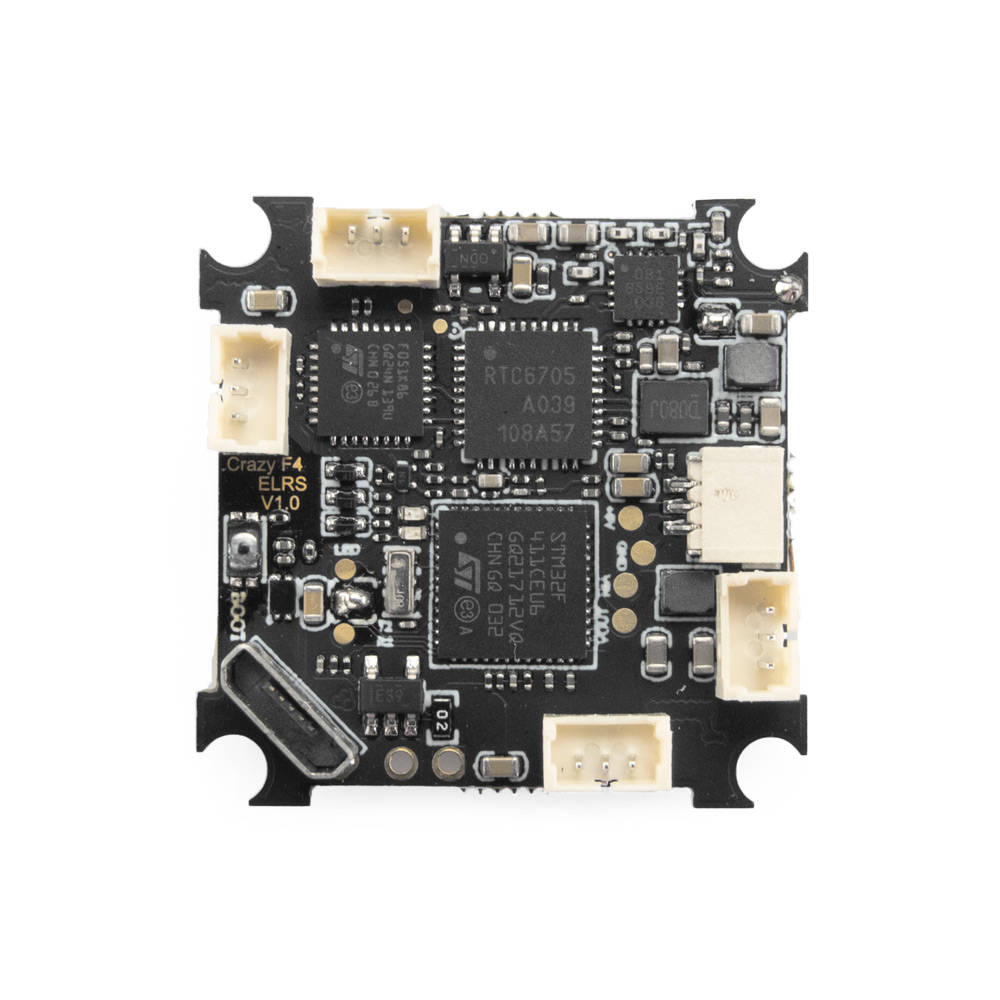

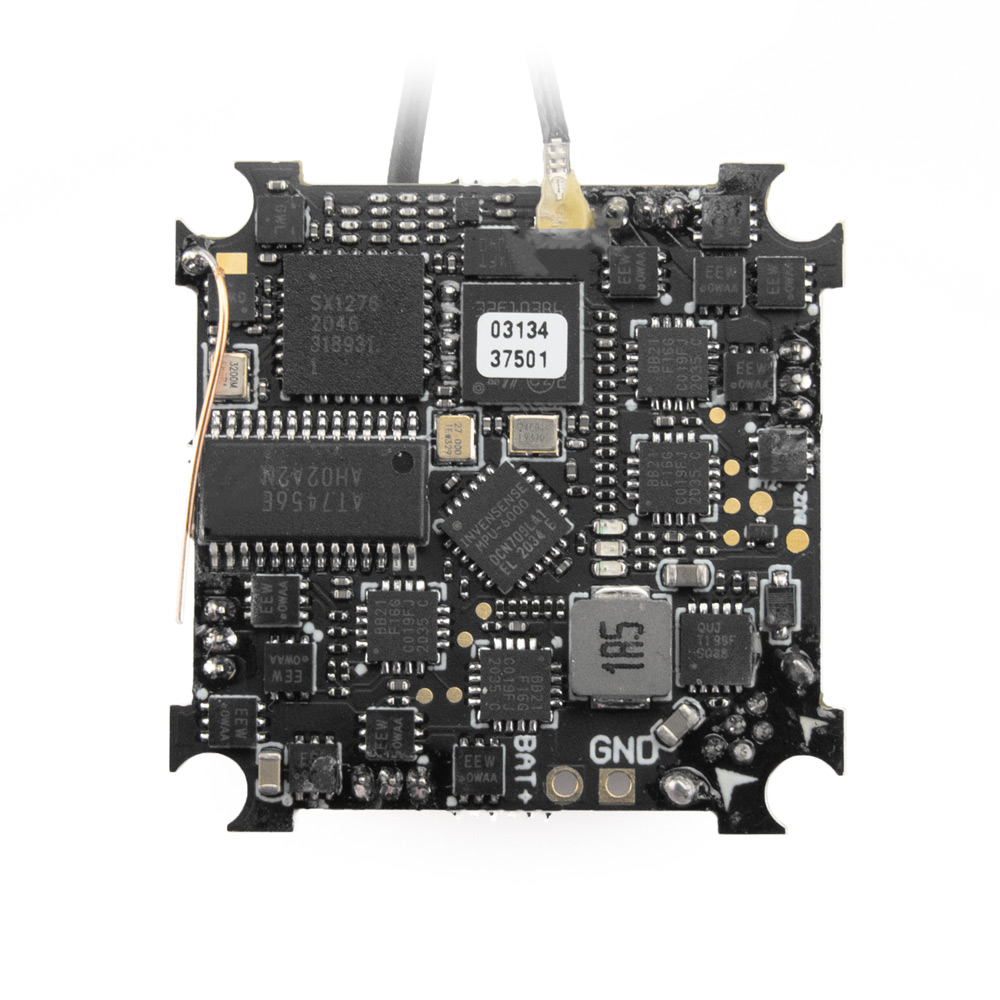

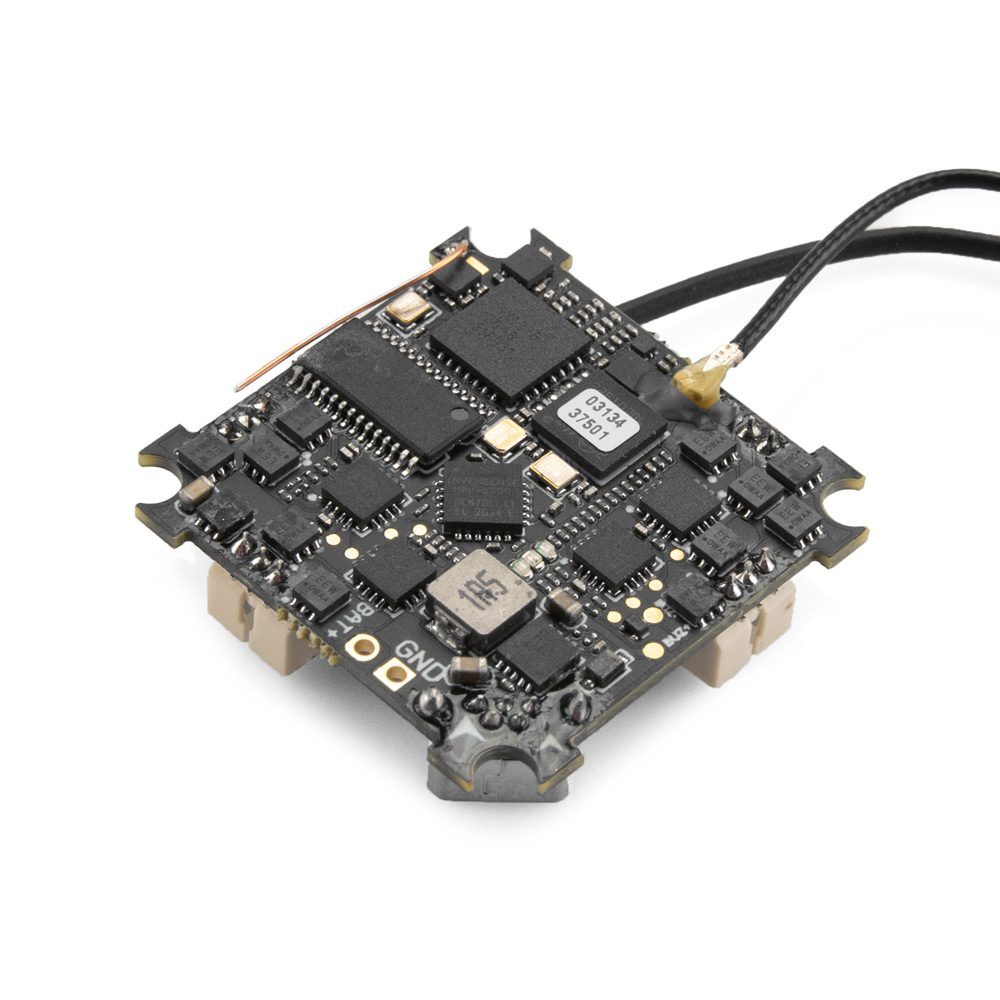

Happymodel ExpressLRS CrazyF4 - первый в мире 5-в-1 AIO whoop полётный контроллер со встроенным высокопроизводительным приёмником ELRS 900МГц. Этот полётный контроллер F4 имеет встроенный ESC 5А, VTX 5,8ГГц и OSD. Этот AIO создан для дальнобойных 1S и tiny whoop.
Особенности
• Встроенный высокопроизводительный последовательный приёмник ELRS 900МГц
• Встроенные измерители напряжения и силы тока
• Первый в мире 5-в-1 AIO FC с приёмником
• Встроенный 4-в-1 ESC
• Полётный контроллер F4
Характеристики
ПРИЁМНИК ELRS
• Связывается с: Happymodel ES915TX, Frsky R9M и DIY ELRS TX модулем (требуется прошить ту же версию прошивки ELRS)
• Выходная мощность телеметрии: <17дБм. Целевая прошивка: Happymodel_RX_ES915RX
• РЧ частота на выбор: 915МГц или 868МГц (ЕС)
• Прошивка через Betaflight pass-through
• Рабочий ток: ~100мА
• Разъём антенны: IPEX4
• Протокол Rx к FC: CSRF
• Протокол приёмника: CRSF
FC CrazyF4
• Встроенный последовательный приёмник ExpressLRS 900МГц (915МГц или 868МГц на выбор)
• Встроенный 4-в-1 ESC Blheli_S 5A(каждый), готов к Dshot600
• Целевая прошивка полётного контроллера: CRAZYBEEF4DX
• MCU:STM32F411CEU6 (100МГц, 512K FLASH)
• Питание: вход от аккумулятора 1S (DC 2,9В-4,35В)
• Сенсор: MPU-6000(подключение SPI)
• Встроенный Betaflight OSD (управление SPI)
• Совместим со стандартным размером whoop
• Встроенный BEC 5В 1А
• Встроенный VTX 5,8G
VTX
• Частота: 5,8ГГц 5 диапазонов 40 каналов (включая гоночный диапазон) готовность Smart audio
• Выходная мощность: переключаемая 25мВт~200мВт
• Входное напряжение: 3,3В 5,5В
• Частота: 40CH
ESC
• Питание: 1S LiPo/LiPo HVТок: 5A постоянный, пик 6A (3 секунды)
• Заводская прошивка: O_H_5_REV16_8.HEX
• Поддержка программирования через BLHeliSuite
• MCU обновлён до EFM8BB21
• Протокол по умолчанию: DSHOT600
ИЗМЕРИТЕЛИ НАПРЯЖЕНИЯ
• Настройка масштаба измерителя силы тока 1175
• Настройка масштаба измерителя напряжения 110
Процедура связывания
• Подайте питание на полётный контроллер CrazyF4 ELRS (подключите USB), подождите, пока светодиод RX не погаснет, немедленно отключите питание (отключите USB), а затем повторите вышеуказанные шаги снова. Когда RX включается в третий раз, светодиод начнёт двойное мигание, что означает, что RX переходит в режим связывания
• Значения состояния светодиода приёмника: горит постоянно - связывание успешно или соединение установлено; двойное мигание - в режиме связывания; медленное мигание - нет установленного сигнала с TX модулем
• Примечание: не допускайте касания разъёма антенны выводов пайки мотора, так как это может сжечь ESC.
Комплектация
• 1x Happymodel ExpressLRS CrazyF4 5-в-1 AIO FC со встроенным приёмником ELRS 900МГц
• 1x Соединительный провод
• 4x Демпфирующих шариков
• 1x 3-контактный провод
• 5x винтов
| Производитель | Happymodel |
|---|---|
| Страна производства | Китай |
| Соответствие NDAA | Нет |
| Схема крепления | 20x20мм |
| Амперы | 5 Ампер |
| Процессор полётного контроллера | F4 |
| Напряжение | 1 элемент (3.7В) |
| Прошивка ESC | BLHeli_S |
| Количество ESC | 4 ESC в 1 |
| Разъём антенны | IPEX4 |
| Протокол по умолчанию | DSHOT600 |
| Заводская прошивка | O_H_5_REV16_8.HEX |
| Целевая прошивка полётного контроллера | CRAZYBEEF4DX |
| Входное напряжение | 3,3В 5,5В |
| MCU | STM32F411CEU6 (100МГц, 512K FLASH) |
| Рабочий ток | ~100мА |
| Выходная мощность | переключаемая 25мВт~200мВт |
| Частота RF опционально | 915mhz or 868mhz(EU) |
| Протокол приёмника | CRSF |
| Протокол Rx к FC | CSRF |
| Сенсор | MPU-6000(подключение SPI) |
